系统功能设计

本系统由STM32F103C8T6单片机核心板、热电偶模块、LCD1602液晶显示、按键、继电器组成。
1、液晶实时显示温度和温度的上下限。
2、通过按键可以设置温度的上下限,上下限具有自动保存,掉电不丢失功能。
3、如果温度低于下限,则继电器闭合,如果温度高于上限,则继电器断开。
4、通过热电偶检测温度范围0-600度。
注意:热电偶两根线接入模块分正负。

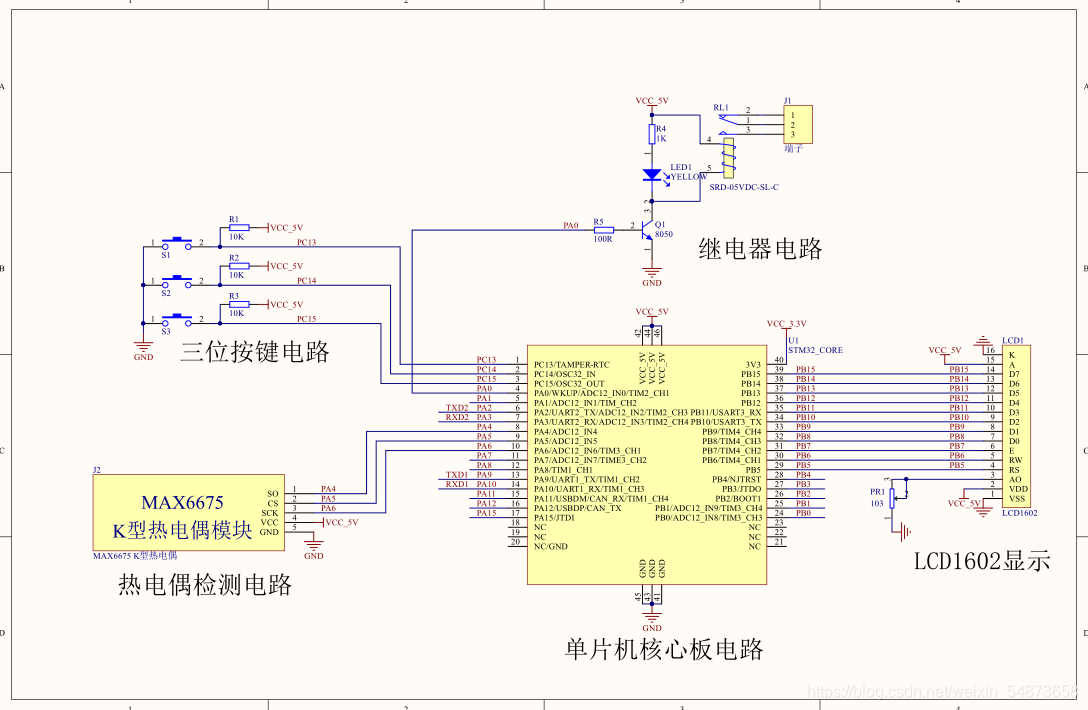

功能底板:

在这里插入图片描述

STM32F103C8T6单片机核心板:

USB供电接口,复位按键 开关按键

在这里插入图片描述

合理优秀的布局布线:

在这里插入图片描述

链接:https://pan.baidu.com/s/1UfQi9id8r5ZDpj_l31OzLw

提取码:ee1c
