hello 大家好,今天给大家讲一讲基于51单片机的路灯系统,采用的充电方式是太阳能和风能等清洁能源。
本次设计采用的MCU仍然是基于51内核的单片机STC89C51RC,整个设计可以分为4部分——主控、充电、小灯以及光照检测。通过太阳能和风机给锂电池充电,具有充电保护和稳压电路,带充电和满电指示灯,板上自带5V升压电路,一颗锂电池即可为整个系统供电,支持开关切换自动和手动模式 a)自动模式下,根据光强自动控制路灯 b)手动模式下,通过开关控制路灯。
【仿真设计】
下面是该项目的仿真图,模块化设计并配有功能说明,实现良好的易读性和移植性。(仿真文件为V8.11版本的,大家可以在此下载安装该版本:http://www.jh-tec.cn/archives/5696)
【硬件电路设计】

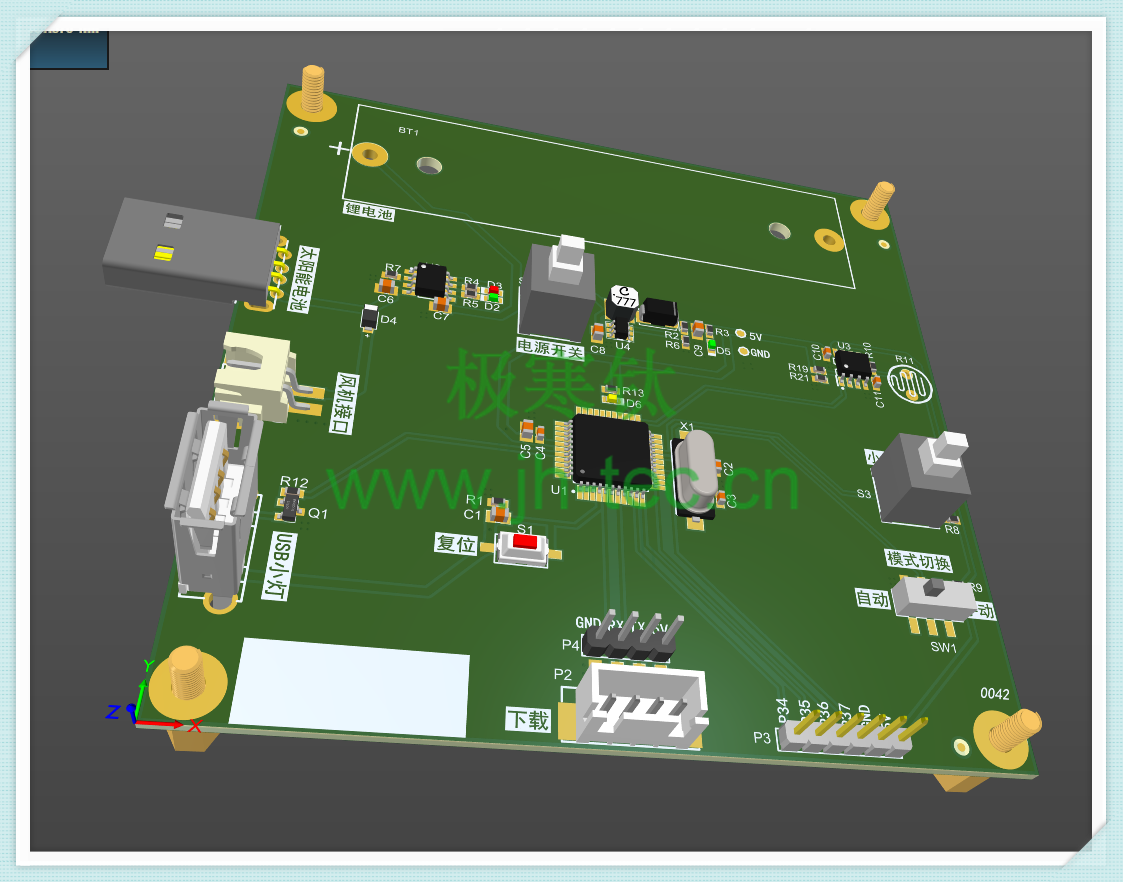

下面是该设计的整体原理图和PCB设计概览,原理图模块化分布,每部分都备注有对应的功能名称,便于阅读;PCB设计采用的3D封装的器件,主要是方便配合结构设计。

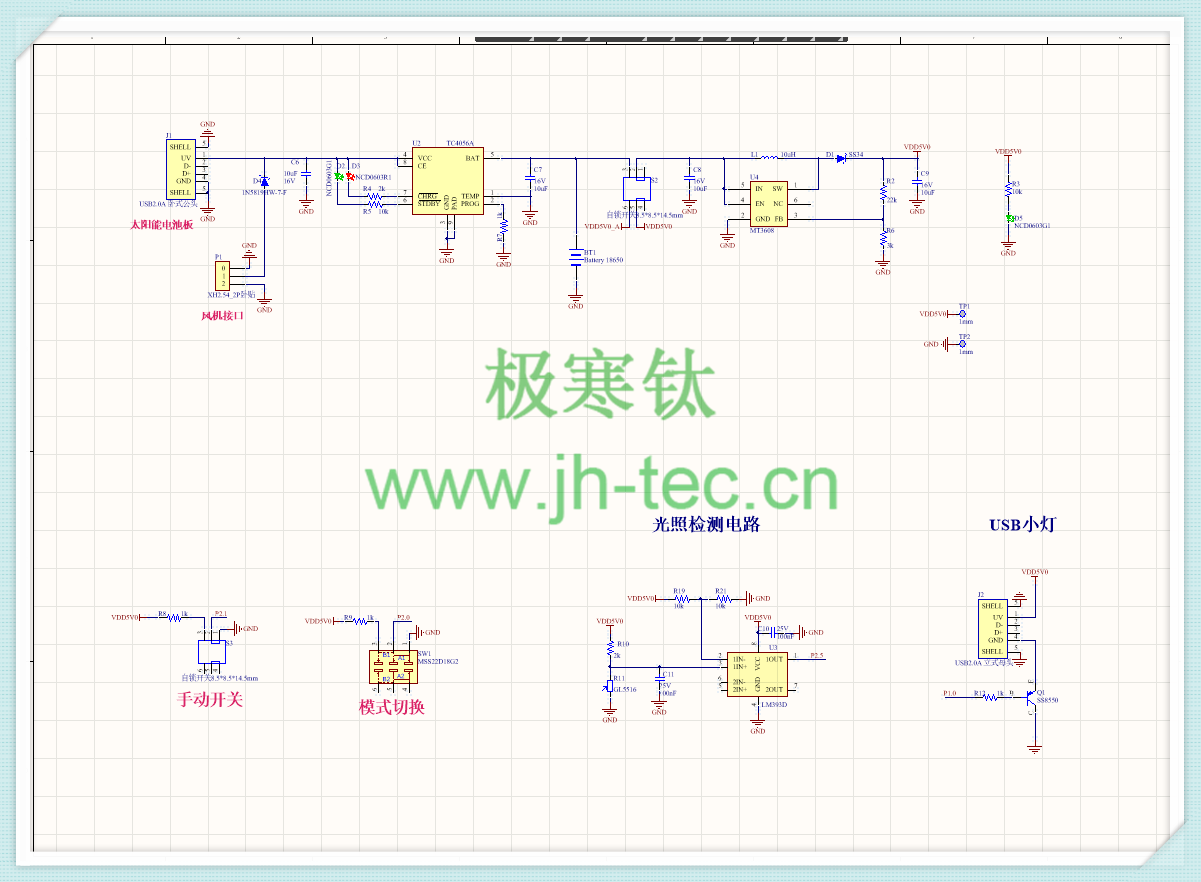

原理图:

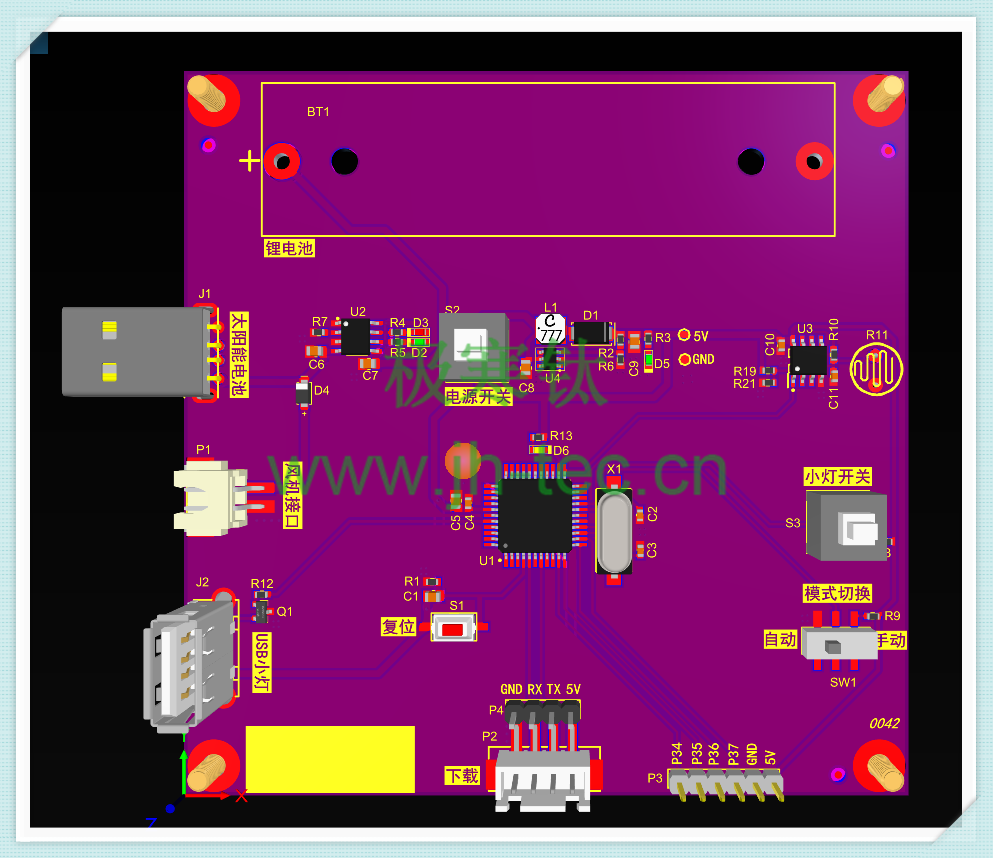

PCB:
(板子下方丝印部分可以用来标标记个人信息)
下面详细介绍一些设计注意点哈,抛砖引玉~

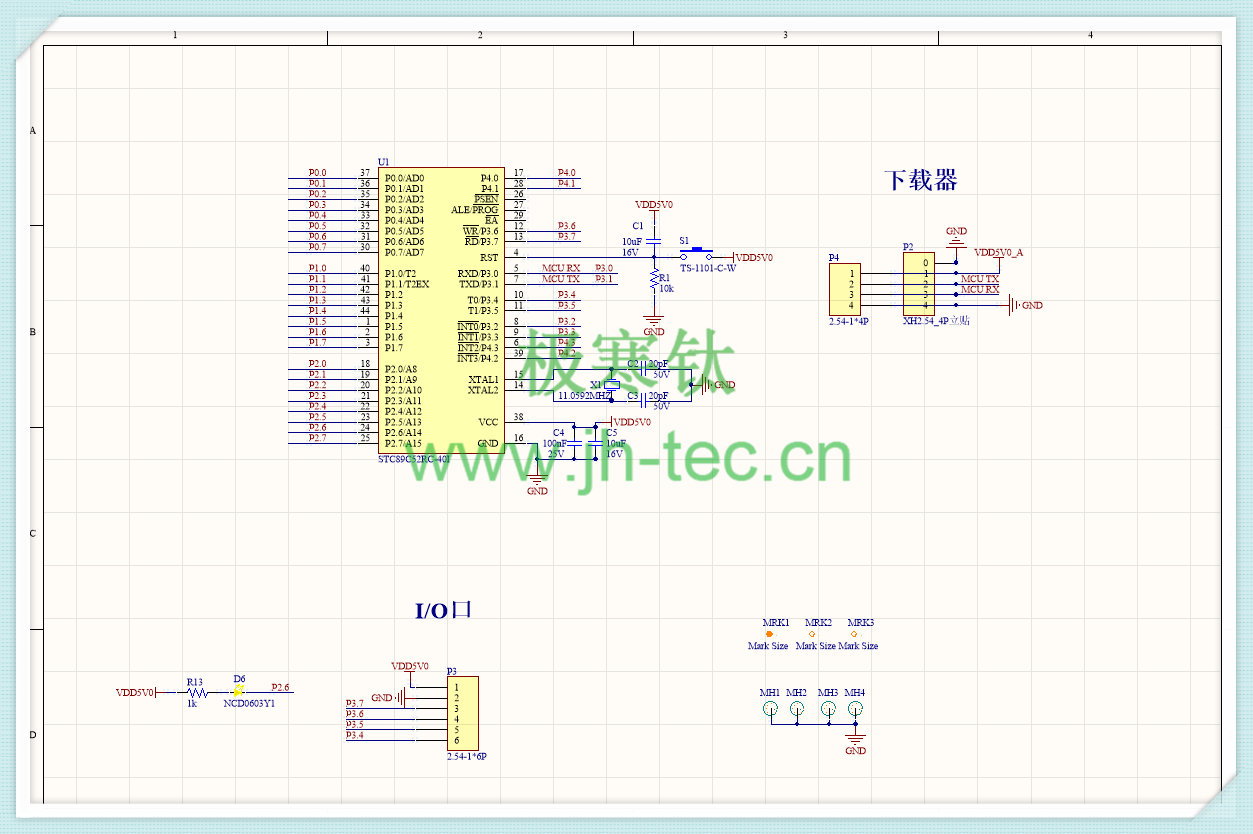

1、关于MCU 本设计采用的MCU为STC公司的STC89C51RC,该芯片使用经典的MCS-51内核,钛叔相信绝大多数的朋友都熟悉该芯片的基本使用,毕竟这算是入门的第一款单片机了。最小系统如下图所示,很简单,这里不赘述具体原理。另说一句,在我们调试MCU小系统的时候,如果工作异常,无论什么类型芯片,首先第一步就是检查芯片的供电电源是否正常,再之后检测晶振和复位,绝大多数的问题都是出在这三个地方,钛叔记得以前学生时代有一次调试51单片机就始终下不进去程序,电源正常,复位也正常,最后发现就是晶振的谐振电容错焊成了1000pf,导致晶振起振失败,诸如类似的问题都可能导致芯片启动失败,所以大家按照我上述的三个点出发去调试,就一定能够解决问题。
(下载接口钛叔这里采用的XH2.54,大家可以在钛叔的店铺采购下载器,通过XH2.54连接线可以直接相连,避免插错的情况)

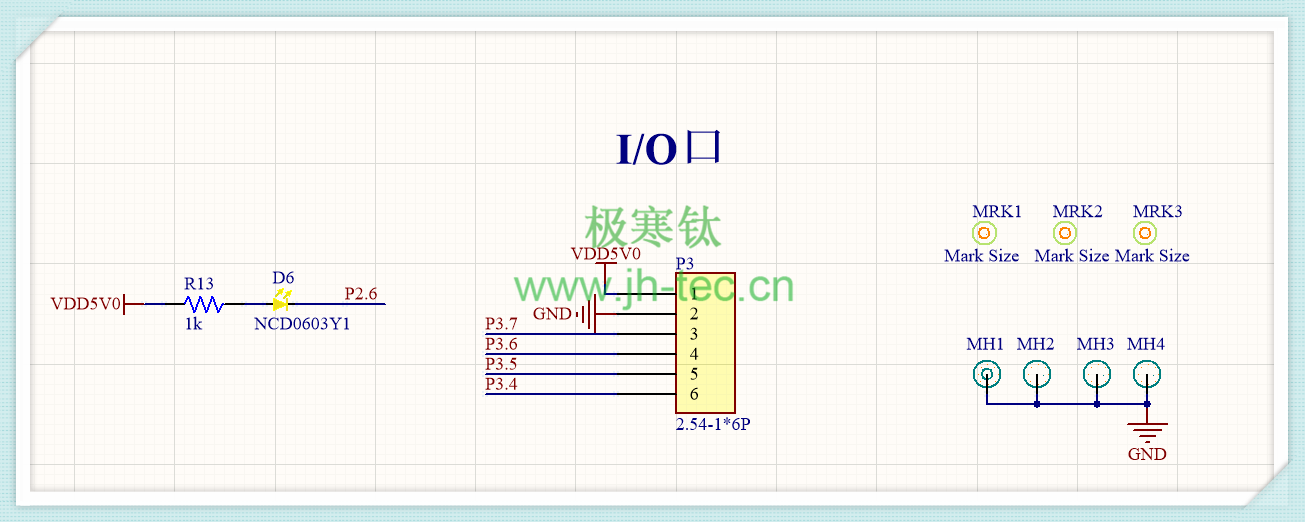

另外,钛叔这里也预留了几个扩展IO和一个LED灯,可以用来增添一些其他功能。钛叔在该设计板上习惯性放了三个MRK点,如果大家有需要量产的需求,且板子比较大不会涉及拼版的情况,就记得放,如果后面是需要拼版的话,可以在最终的大板上放MRK点。

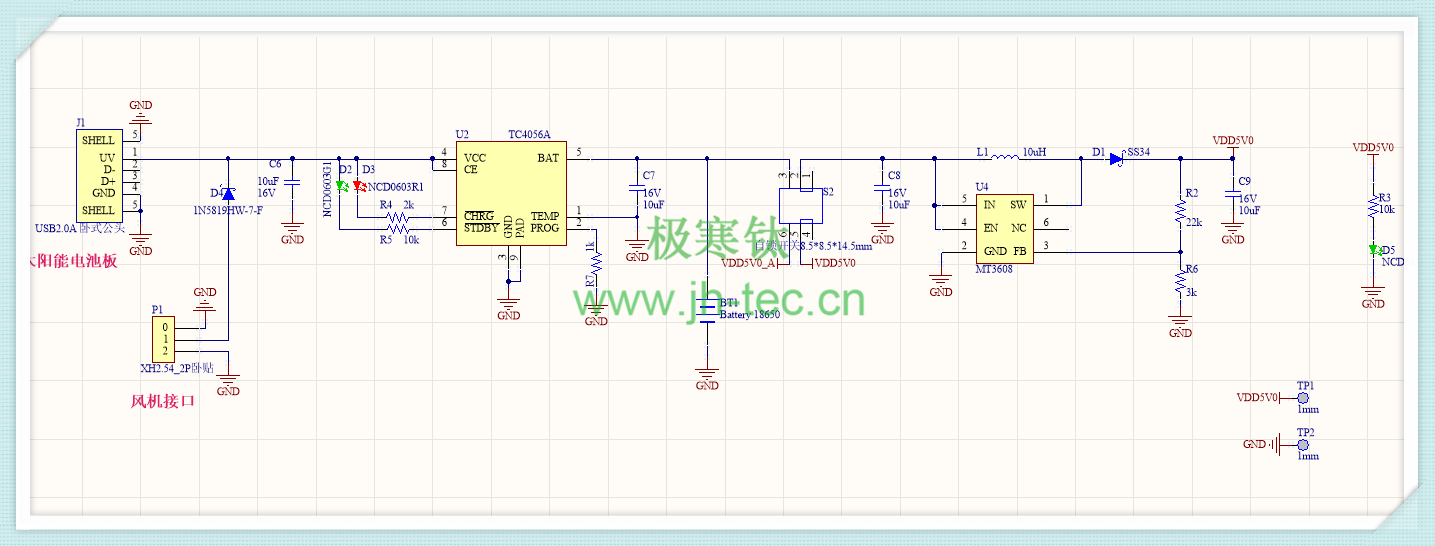

2、关于电源 充电芯片TC4056,性能和TP4056基本一致,价格更便宜一些,电源输入有两路—风能和太阳能,风能一路串了一个1N5819来实现单路电源输入进TC4056。电池采用18650锂电池,接入到BAT端,因为锂电池最高只能输出4.2V且不稳压,所以之后需要通过MT3608升压到5V,MT3608也是之前我们用过的国产公司中航的芯片,推荐大家使用,性价比很高。
电源开关部分钛叔采用的是8.5x8.5的自锁开关,这里需要注意就是自锁开关的方向,有部分同学焊接反了导致按下时候为电源关断,弹上来是电源闭合。

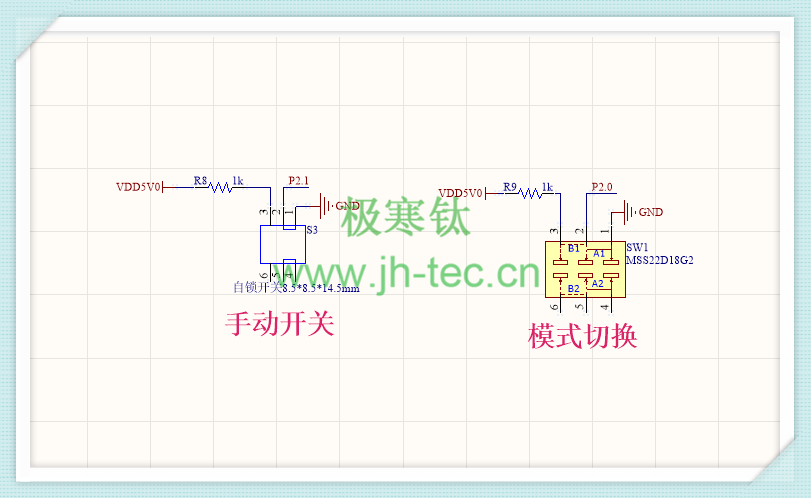

3、关于按键 本设计可以有自动和手动模式,通过拨码开关切换到手动模式的时候,利用手动开光即可控制USB小灯的亮灭;

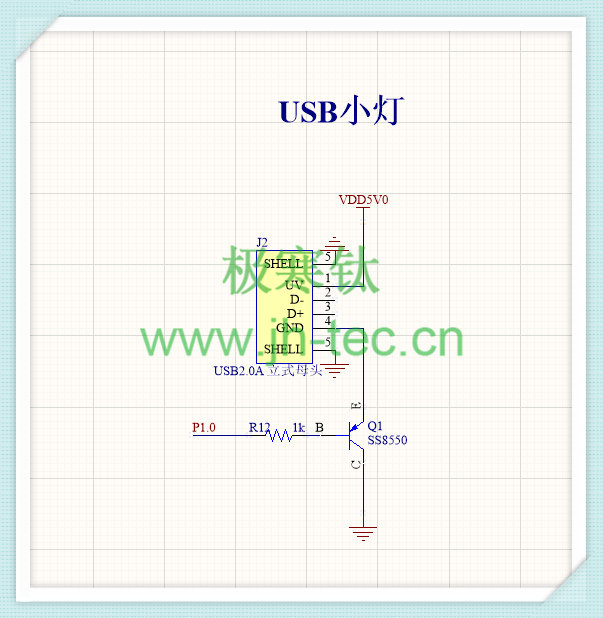

该项目的小灯部分采用的是USB小灯,就是如下图所示这种,5V供电,使用起来非常方便(钛叔的店铺里边有出售)。板载的USB采用的是立式的,控制电路部分,这里同样推荐大家采用PNP的三极管,原因也和之前讲的蜂鸣器一样,避免单片机刚上电时候误触发。

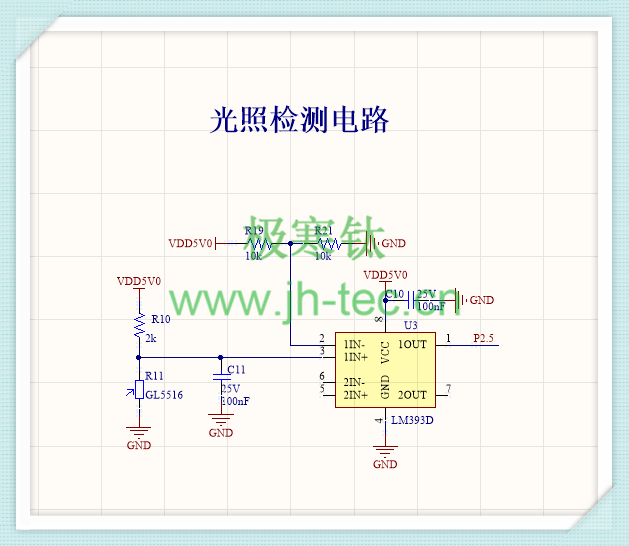

4、关于关照检测 该项目使用到了光敏电阻来检测外部环境光强变化,大家可以采用GL5516或者GL5506,分压电阻采用2k比较合适。 电路设计如下图所示,很简单,记得在IIC数据引脚加上拉电阻即可;光敏电阻之后的模拟信号送入LM393比较器之后为高低电平再送入单片机。

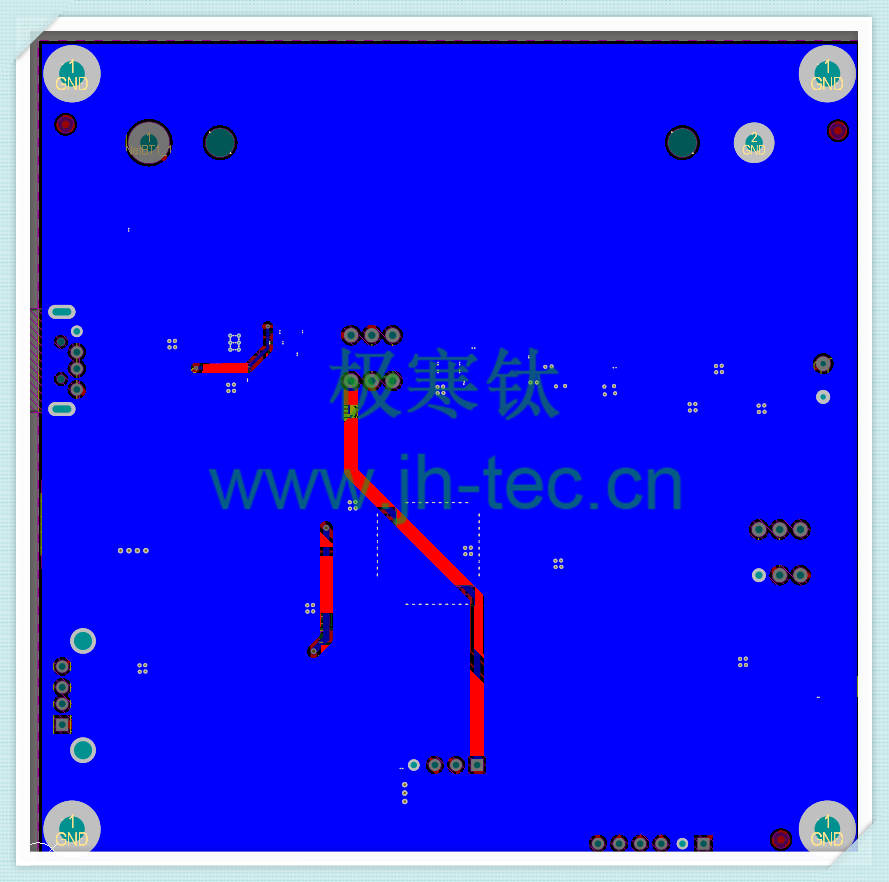

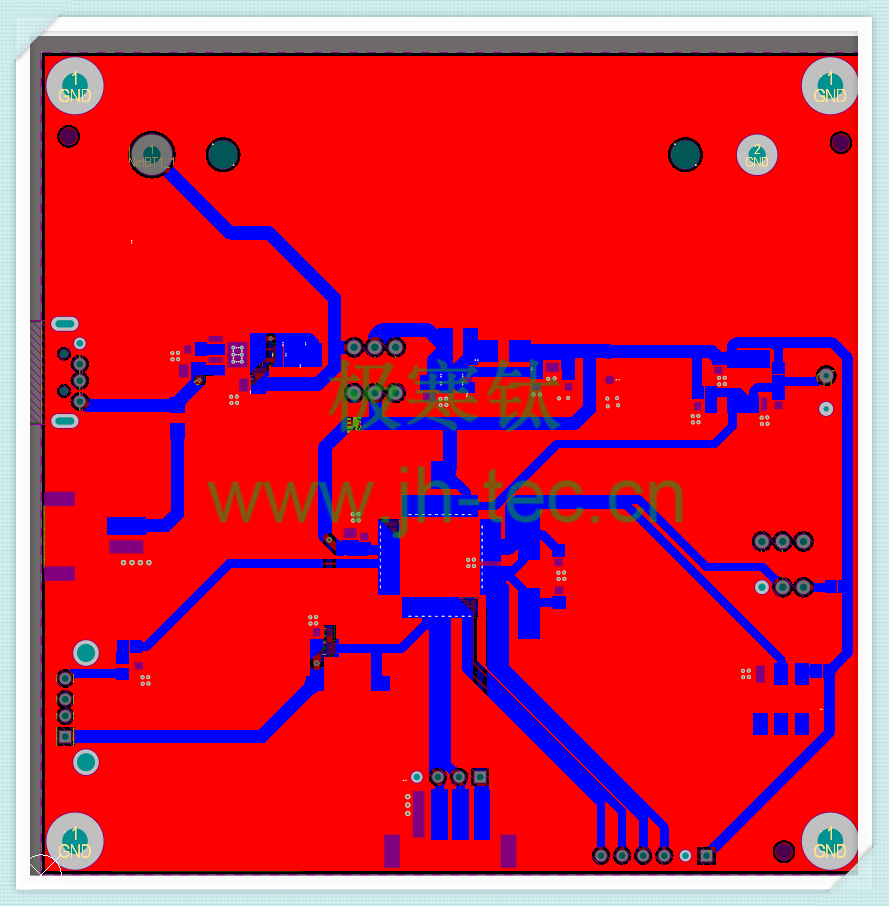

5、关于PCB布局布线 该芯片的外围比较简单,工作频率也不算高,大家根据器件的原理图位置合理放置就OK,关于GND尽量要保证底层的地完整,不要切割太多,上层的每个GND焊盘附件放置数个过孔,具体的设计大家可以参考我下图。
【程序设计】
钛叔想了一下,文字来描述程序可能有点拘束,该部分后面再录视频给大家讲解。
【实物】
下面是钛叔做出的实物,是不是看着挺漂亮的😄!调试一切OK,功能正常。
演示视频:
https://www.bilibili.com/video/BV1YU4y1b7b1/
