TLC2652原理图PCB设计经验分享

2019年5月29日 0 条评论 6.61k 次阅读 13 人点赞

【前言】

    hello 大家早上好,一晃又到周三了~  之前钛叔讲过一款斩波放大器——ICL7650,今天钛叔再讲一款TI公司出品的斩波放大器——TLC2652,钛叔对比了两款放大器,综合性能差别不大,在某些参数上TLC2652更占优势。

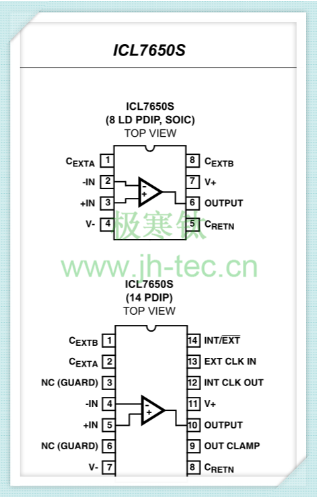

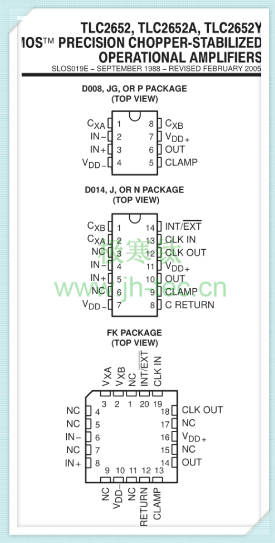

1、首先我们分别看看两个片子的封装,可以看出ICL7650有SOIC8和DIP14两种封装,而TLC2652除了这两种之外,还有一种LCC封装;

2、从引脚看,DIP14引脚的封装两者的引脚功能基本一致,但SOIC8的封装的TLC2652具备钳位管脚,而该封装的ICL7650没有。

3、我们再来看看电器参数,首先是供电,两者最大供电差不多都在±8V左右,ICL7650最小供电在±2.5V左右,而TLC2652在±1.9V;供电电流方面,无负载情况ICL7650典型值是2mA最大值3mA,TLC2652典型值是1.5mA最大值2.4mA;输入失调电压,两者基本都在uV级别,ICL7650典型值在0.7uV,TLC2652在0.5uV,失调电流ICL7650典型值8pA,而TLC2652在2pA左右,偏置电流两者的典型值都是4pA。

    其他参数就不一一比较了,大家可以参照数据手册详细对比,从以上看来,TLC2652在某些参数上相对较好一点,但差别不是很大。



【硬件电路设计】

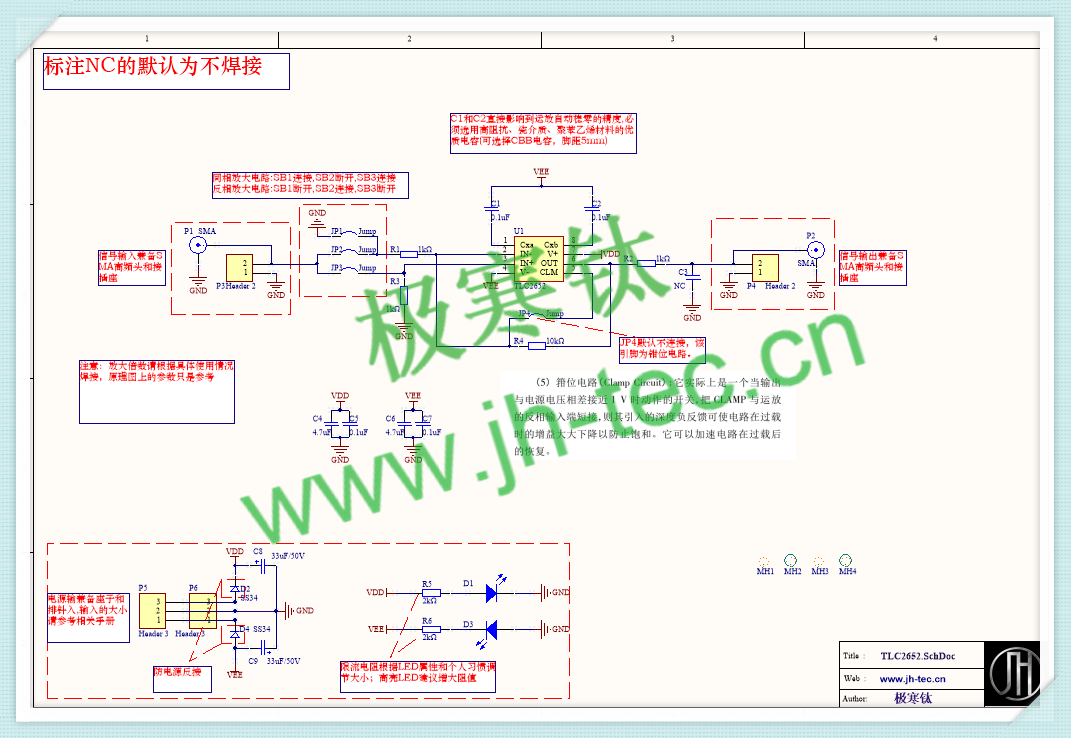

    以下是钛哥的设计的原理图和PCB,采用的是SOIC8封装,大家可以参考参考

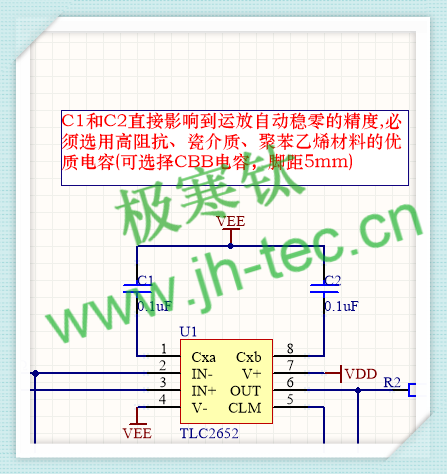

1、调零/记忆电容。在ICL7650的那篇博客里,我们已经谈到过,对于电容CEXTB和CEXTA的选择非常之重要,直接会影响到运放自动稳零的效果此这两个电容必须选择瓷介质、高阻抗、聚苯乙烯材料的优质电容,参数可用0.1uF。

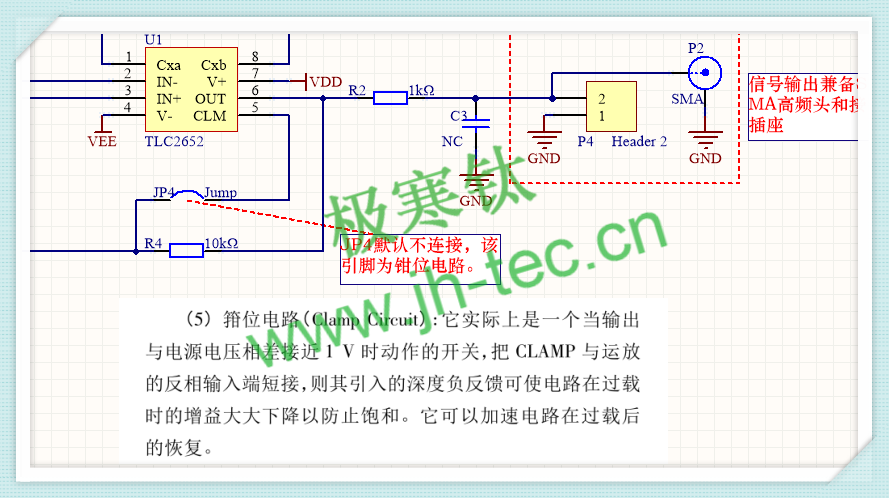

2、钳位输出。上面我们提到过,TLC2652的SOIC8封装具有钳位引脚,该引脚功能大家可以选择使用,钛叔这里用跳线引入负反馈引脚。它的功能可以参考如下解释。另外对于信号的输入输出,钛叔也是兼并了排针和SMA座子,方便调试环节。

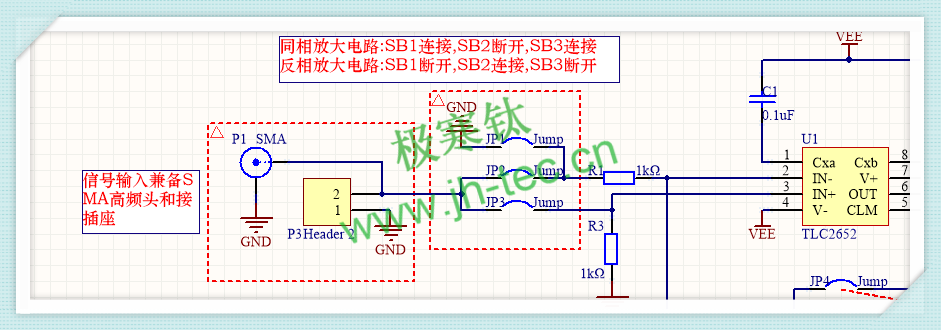

3、输入。钛叔这里采用如下设计,可以选择性的实现正相放大或反相放大,大家可根据自己的需求焊接。

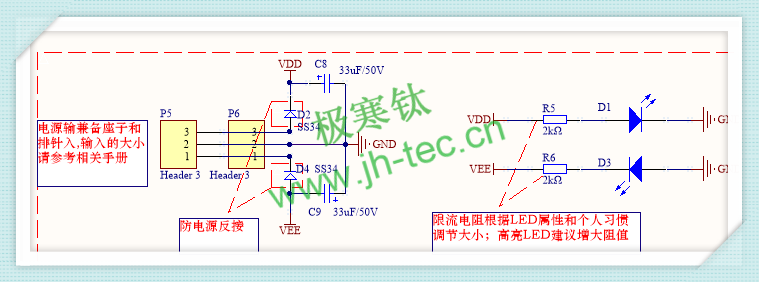

4、电源。该模块的供电范围,建议大家±5V供电,钛叔这里同样没有设计稳压器,但是并不代表电源不重要,相反,这里的电源太重要了,对于微弱信号放大,电源的质量会直接影响最后的放大结果。所以大家务必重视,有必要的话可以在钛叔的基础上设计一个正负低噪声稳压器(可采用TI公司出品的TPS7A4701 TPS7A3301)。

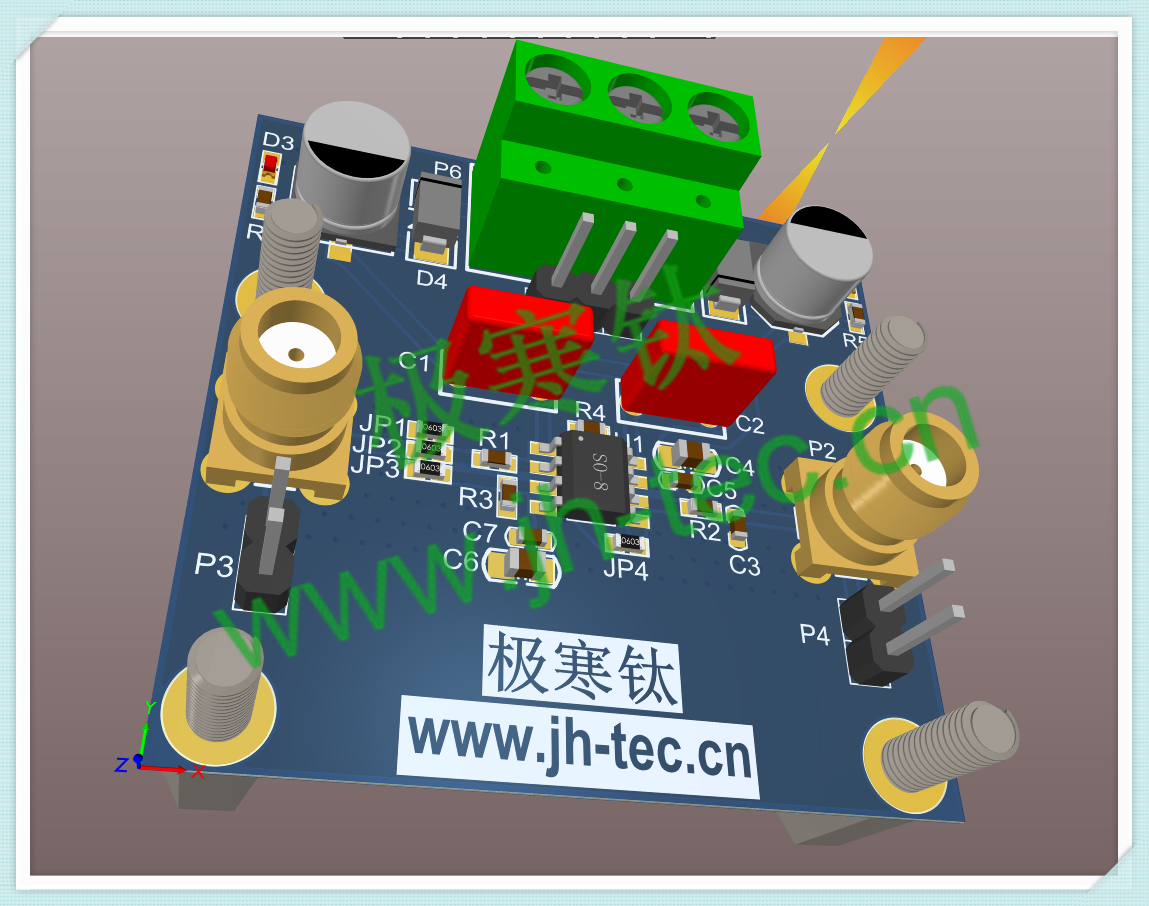

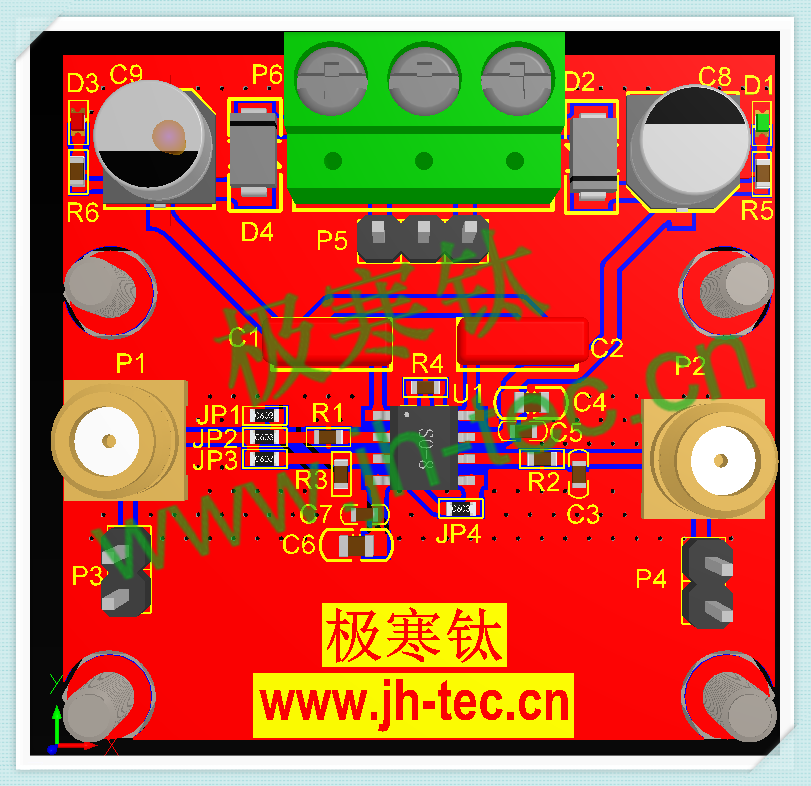

5、PCB设计。这个模块的布局布线比较简单,在顶层GND的地方大家可以多放一些对地过孔,其他器件布局布线就按照原理图的走线来设计。以下是钛叔的布局布线,大家可以参考参考。



以下是设计源文件,仅供参考:

链接:https://pan.baidu.com/s/1gl6cWHx_fgyLkRwBDz-uRQ

提取码:i5vh
