【前言】
Hello，大家好呀~ 今天钛哥给大家讲一讲有关衰减器的相关内容。掐指一算，在以往的博客中，钛哥似乎也有讲过衰减器——PE4302，Peregrine公司的产品，那么今天要讲的是哪款型号呢？就是大名鼎鼎的Hittite公司出品的HMC624，之所以今天讲这款型号，是因为这款型号和PE4302颇有相似之处，步进都是0.5db，最大可到31.5db；两者也同样都是6位的；在带宽方面，HMC624，略占优势，可以达到6G，PE4302只能到4G；供电方面，PE4302仅最大支持3.3V，常用供电是3V，而HMC624的常用供电可支持3V和5V；封装方面两者都是4X4mm的QFN封装；其他一些参数大家可以对比数据手册。总的来说，HMC624的各方面性能更占优势，不过论性价比，PE4302就更经济。
说到衰减器，大家自然会想到可控增益放大器(VGA)，有些电子竞赛经常会涉及增益放大器相关的题目，比如给一定的-3db的带宽，需要实现多少的增益可控等，遇到这种题目的时候，我们设计方案可以用固定放大器+VGA器件实现，也可以通过固定放大器+衰减器来实现，那哪种方案更优呢？在此建议大家选用衰减器，最重要的原因就是VGA受器件特性限制很难实现大带宽，而衰减器很容易就可以做到上G的带宽。对了，顺带说一句，Hittite公司做射频放大器非常厉害，如果大家需要选型，可以参考参考 (现在已经被ADI收购了，直接上ADI官网可以了解他们的型号)。
言归正传，接下来讲一讲HMC624的一些设计要点。
【硬件电路设计】

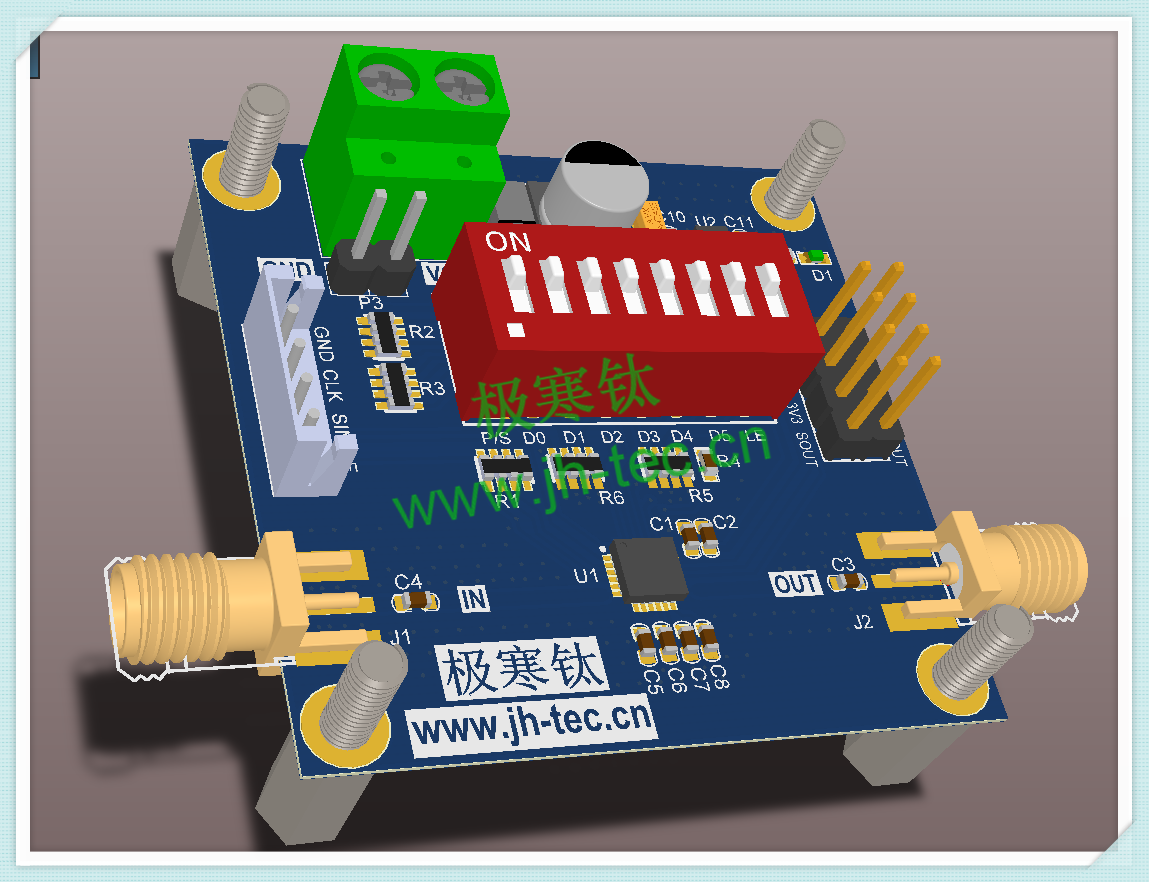

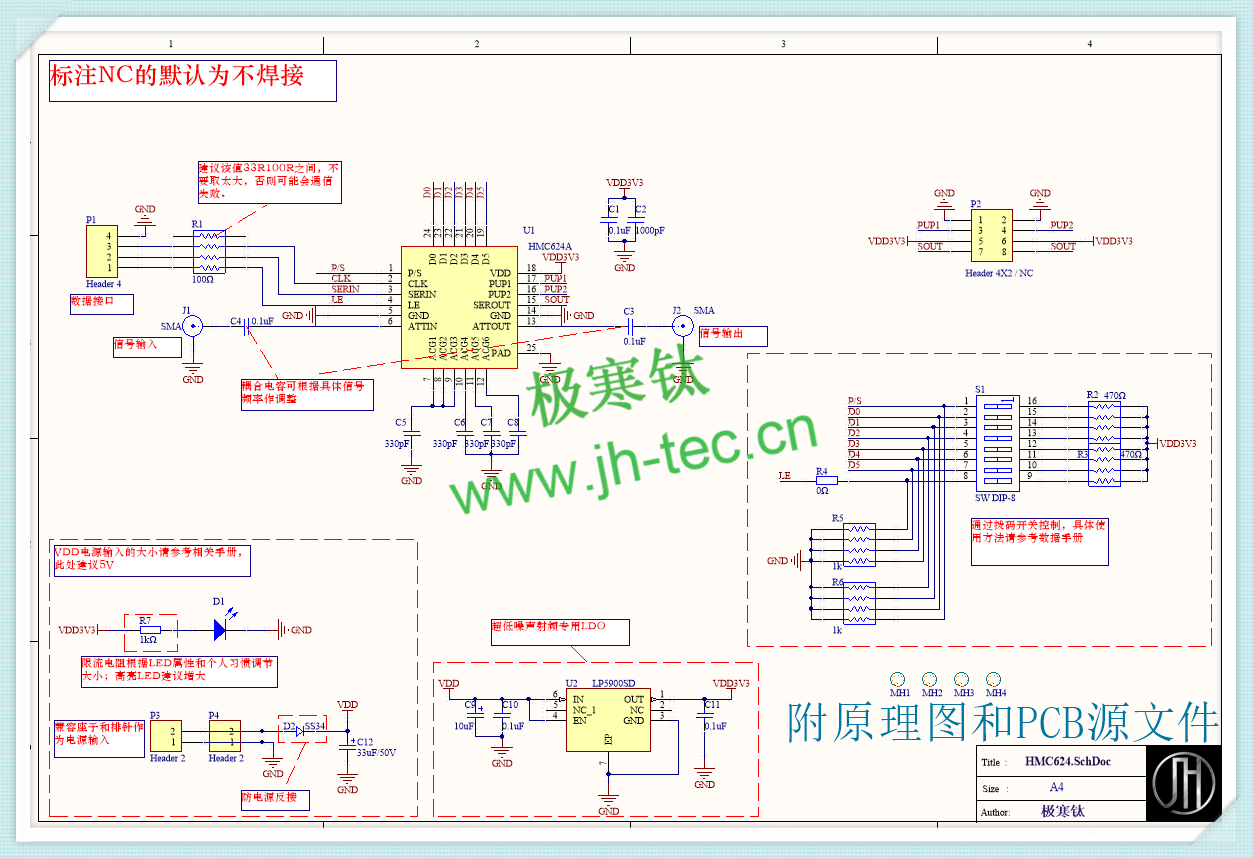

下面是HMC624整体的原理图和PCB，大家可以看到 原理图上注明了详细的设计点，希望大家在设计的时候也能养成好习惯，方便后来人读图，PCB中的器件均采用3D封装，以便配合结构设计。

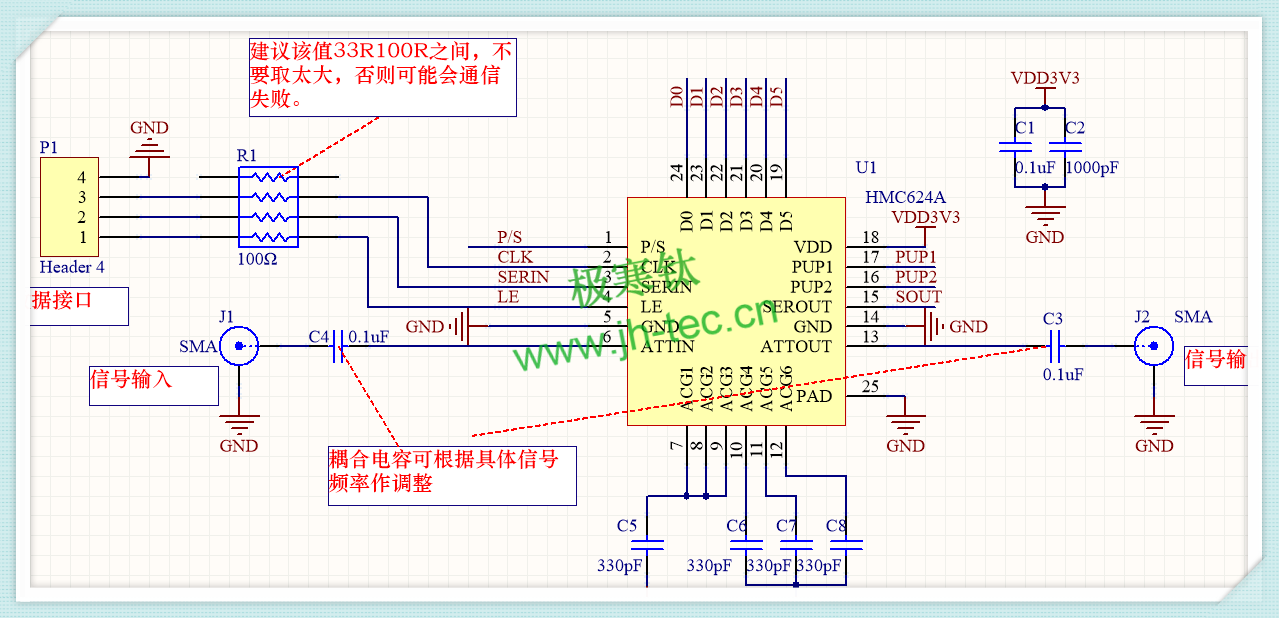

1、芯片外围。这部分设计可以参考数据手册，注意在给输入输出信号耦合电容取值的时候，根据自己设计的最大带宽来计算最小电容值，以保证信号经过耦合电容后不会衰减；(电容太大会导致信号延时，太小会导致低频信号大幅度衰减)；数据通信处的排阻取值不要太大，建议33R到100R之间取值；供电处的一大一小滤波电容必不可少哦。

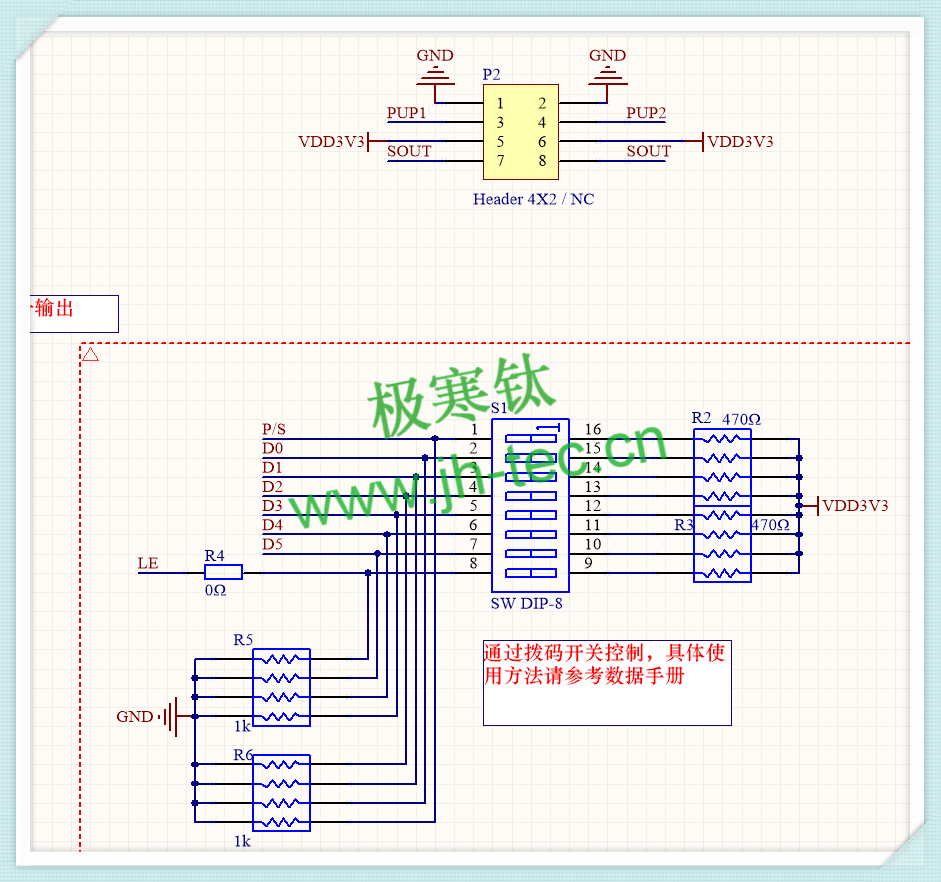

2、接口部分。钛哥这里设计采用的是拨码开关来选择手动/程控模式，当P/S为低 LE为高的时候，此时为并行控制模式，通过拨码开关的组合方式即可实现自己想要的衰减幅度；如果大家使用程控的时候，电阻R4可以不焊接，此时P/S为高 LE为低的时候为程控。非常便捷，大家可以参考。
3、电源部分。HMC624所涉及的带宽范围比较宽，频率越高对电源噪声也就越敏感，所以建议大家一定要使用低噪声的电源。钛哥这里采用的是TI公司的专用射频电源LP5900，噪声非常之低，推荐使用。这个外围很简单，只是注意芯片肚子下面的焊盘一定要接地，不要悬空；电源输入部分，该芯片可支持最大5V，钛哥兼并采用的了接插座和排针，方便调试环节，大家也可借鉴；指示LED的限流电阻根据需求焊接值。

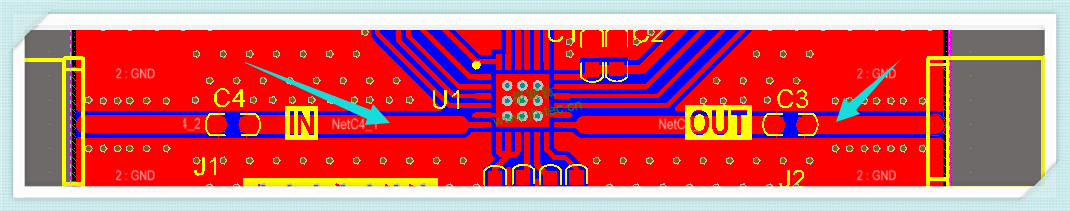

4、PCB设计。整体的布局布线按照原理图来设计，这里需要注意输入输出信号的阻抗需要仿真50Ω，大家可以使用Si9000这个软件来仿，具体的参数和板厚、铜与线间距以及板材等有关系。钛哥这里仿真的是板厚1.0，FR4的参数~
附PCB和原理图源文件，仅供参考：
链接：https://pan.baidu.com/s/1eOCnrMZWvH8Xm2x8x1uc_Q
提取码：b3tp
