进入正题,今天给大家分享一下ADS1256的一些相关知识经验,希望对大家有所帮助。

整体原理图

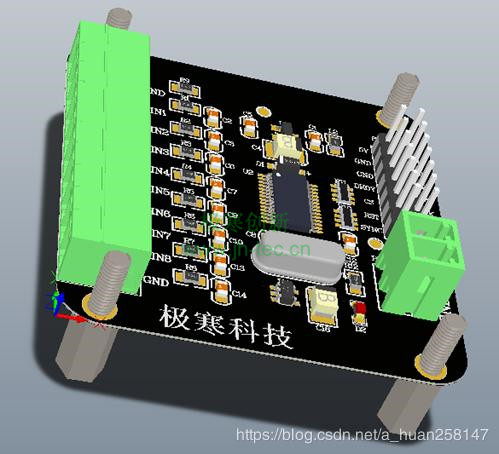

整体PCB

芯片特点:

  • 24位△-∑型高性能模数转换器
  • 提供高达23比特的无噪声精度
  • 数据速率高达30kSPS(次采样/秒)
  • 0.0010%非线性特性(最大值)
  • 8通道输入:可同时采集8路信号输入

设计经验建议

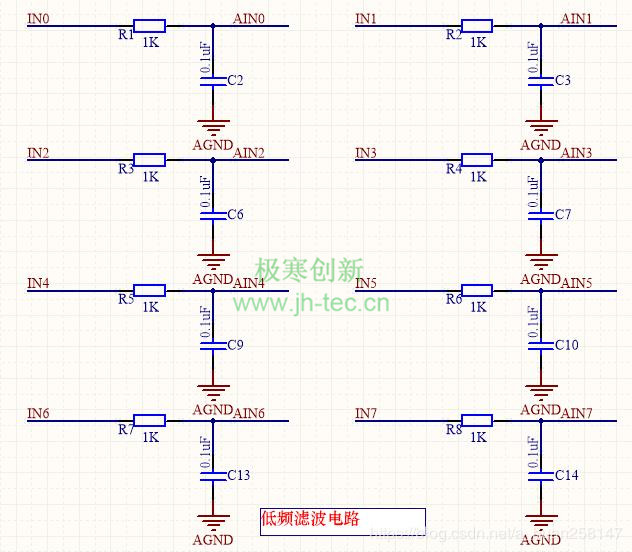

1、信号输入建议采用如下设计,添加RC低通滤波器

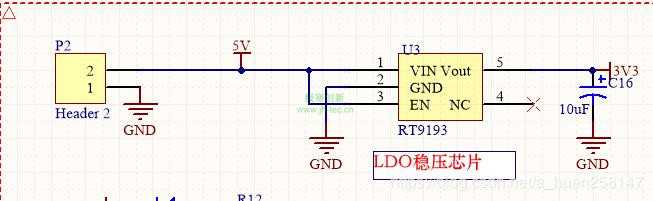

2、稳压芯片本人这里采用的是RT9193,各位朋友可以根据自己的需求来设计,RT9193价格很便宜,本人调试过程中也完全可以胜任

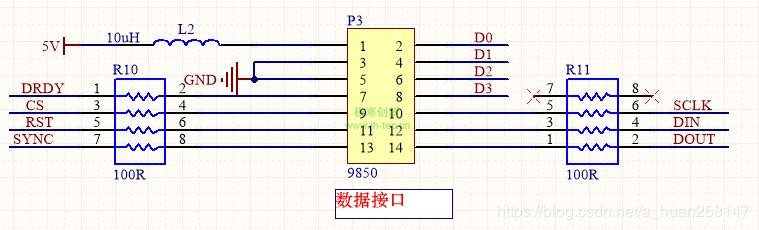

3、数据接口的电阻记得千万别加太大,100Ω或者33Ω都可以的

4、基准芯片本人采用的是TI的REF2925,推荐使用2.5V的基准电压,具体稳压芯片型号可自己选择,建议使用TI的基准源。

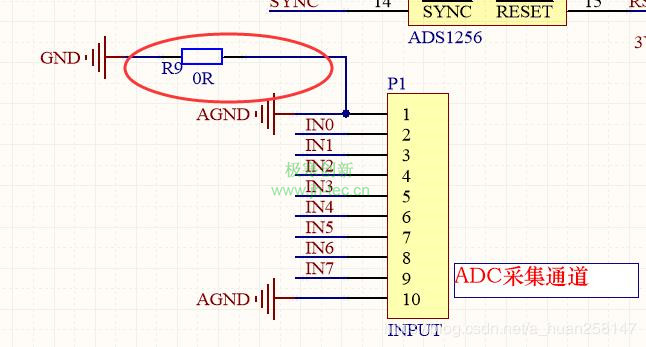

5、数字地和模拟地建议用0Ω电阻隔开

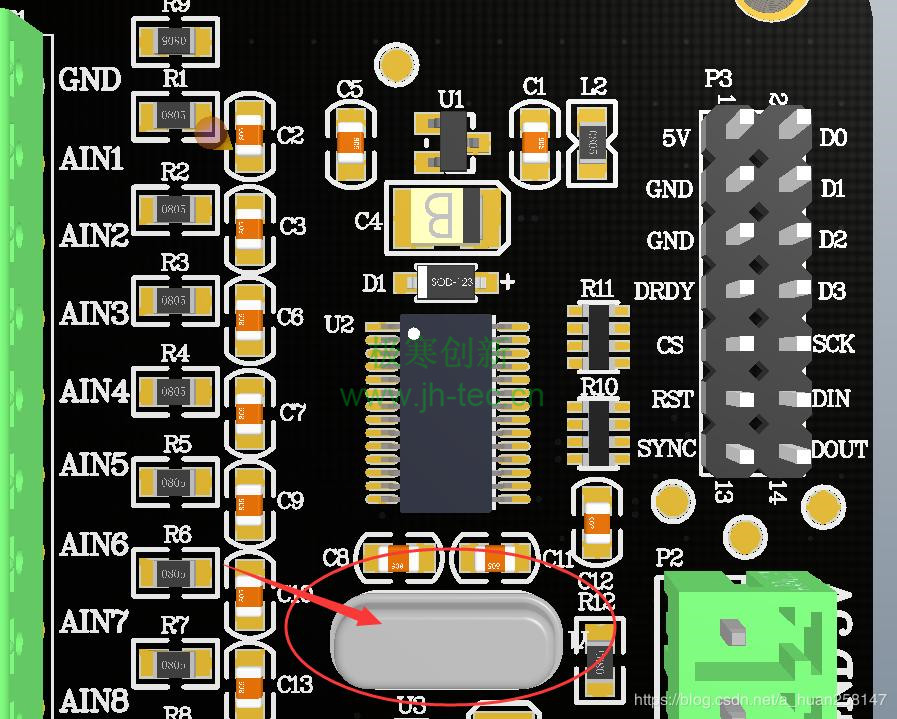

6、在设计PCB的时候 ,应将外部晶振尽可能地靠近ADS1256

7、如果用该芯片处理微弱信号,建议采用比例测量

源文件下载 仅供学习交流
