Hello 大家好,今天给大家分享一篇下有关AD9854直接数字频率合成器相关的使用经验,希望对即将使用该芯片的朋友有所帮助。(使用的AD软件设计),原理图上备注详细说明,也建议大家养成这个好习惯,发现问题就及时记录,因为很多时候当时明白,可是过段时间就忘记了~~~~

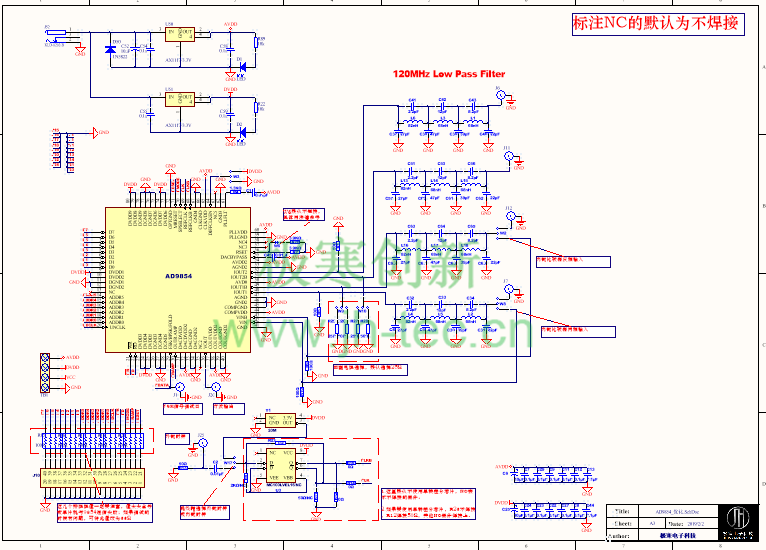

首先是原理图:

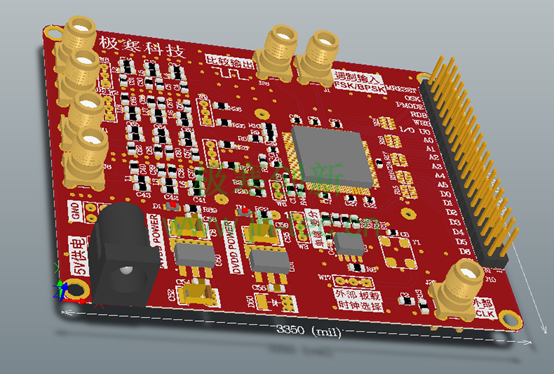

PCB :
芯片主要特点:
1. 高达300MHz的系统时钟;
2. 能输出一般调制信号,FSK,BPSK,PSK,CHIRP,AM等;
3. 100MHz时具有80dB的信噪比;
4. 内部有4到20的可编程时钟倍频器;
5. 两个48位频率控制字寄存器,能够实现很高的频率分辨率。
6. 两个14位相位偏置寄存器,提供初始相位设置。
7. 带有100MHz的8位并行数据传输口或10MHz的串行数据传输口。
使用心得和建议 (此处主要提一些经验,代码网上满天飞,就不多说):
1. 十分、严重不建议在某宝上采购此芯片,被坑了太多太多次,假货实在太多,指标根本达不到!建议大家去正规代理网站购买,虽然价格贵点,但是性能确实稳定。

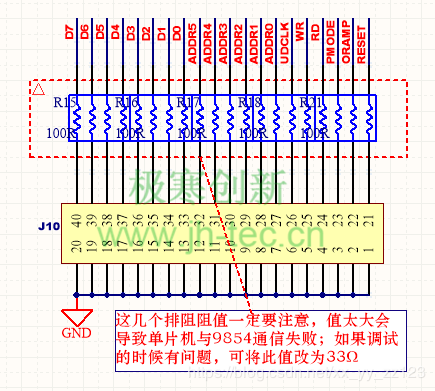

2. 与单片机通信这里几个限流排阻的值一定不能取太大,鄙人之前调试的时候就是取了1k,结果半天没调出来,最后把这里的值改为100R才搞定。
3. 此芯片发热非常严重,所以一定要做好散热工作,板子背后开窗接散热片!

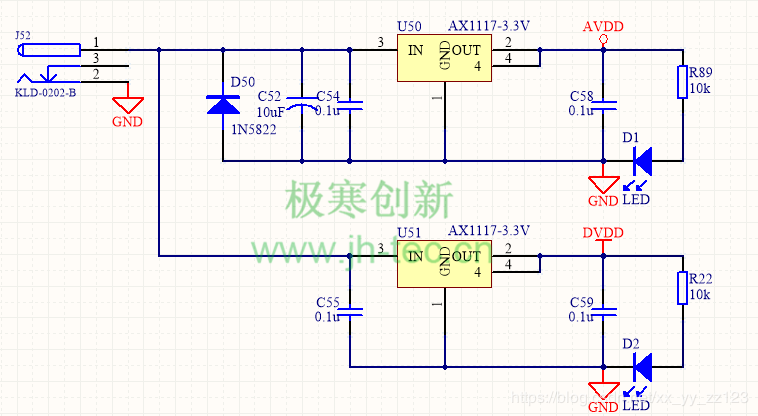

4. 电源LDO如果用的1117,一定要购买正品,因为AD9854的工作峰值电流在某些时候会达到1A,也就是1117的最大电流值,如果是假货就可能做到这个值。(我是采用两片1117分别做模拟和数字部分的供电,不过感觉还是有点发热严重,大家也可以采用LM317,它可支持1.5A电流)

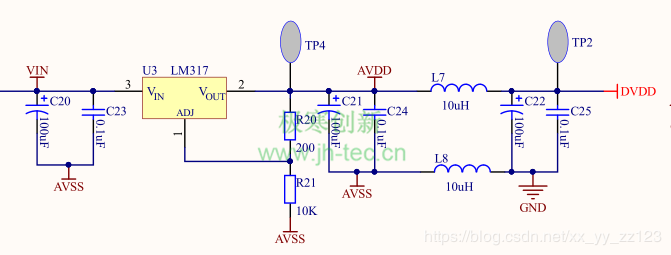

也可以采用这个芯片哈,电路设计图如下:

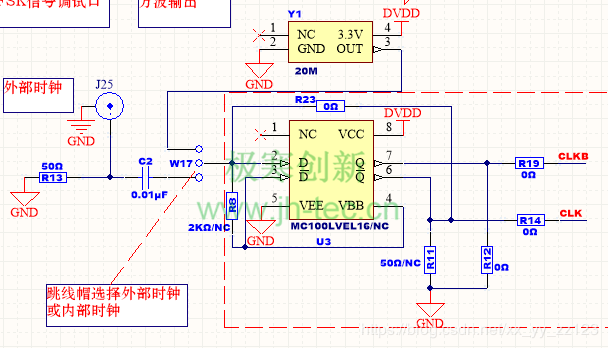

5. 关于时钟这里,官方图上用了这个单转差分的芯片将晶振信号转为差分然后给AD9854 ,这里很多新手对于差分的走线经验不够,可能会导致出来的信号反而不稳,再加上这个芯片假货也多(手动笑哭脸~),因此这里建议大家可以不采用这个芯片,直接将晶振信号出来之后给AD9854,把晶振出来的信号线尽量走短一些就行。
6. 关于PCB布局大家可以参考评估板的布局,其实最主要就是注意晶振的位置以及信号输出部分多注意一下就ok,其他问题不大的。
7. AD9854出来的信号在100Mhz以下还是比较稳定,上了100Mhz的波形就会多多少少出现失真、不稳的现象,这个和散热以及芯片的质量关系很大,尤其是芯片的质量,如果是假货芯片,可能七八十Mhz的时候就扛不住了!
- 其他好像也就没啥需要讲的了,总的说来这个芯片使用需要注意的地方也就这几个点;芯片性能还是强大,就是功耗太伤心了(手动狗头脸~)
源文件下载(仅供参考和学习交流)
链接:https://pan.baidu.com/s/1kG7e34VnA-oya8uNMpcJ2g
提取码:g9jl
