MAX262原理图PCB及相关使用经验分享

2019年1月9日 0 条评论 6.01k 次阅读 12 人点赞

Hello 大家好,今天给大家分享一篇下有关MAX262可编程的开关电容滤波器相关的使用经验,希望对即将使用该芯片的朋友有所帮助。后面将不断更新其他一些芯片的使用经验~

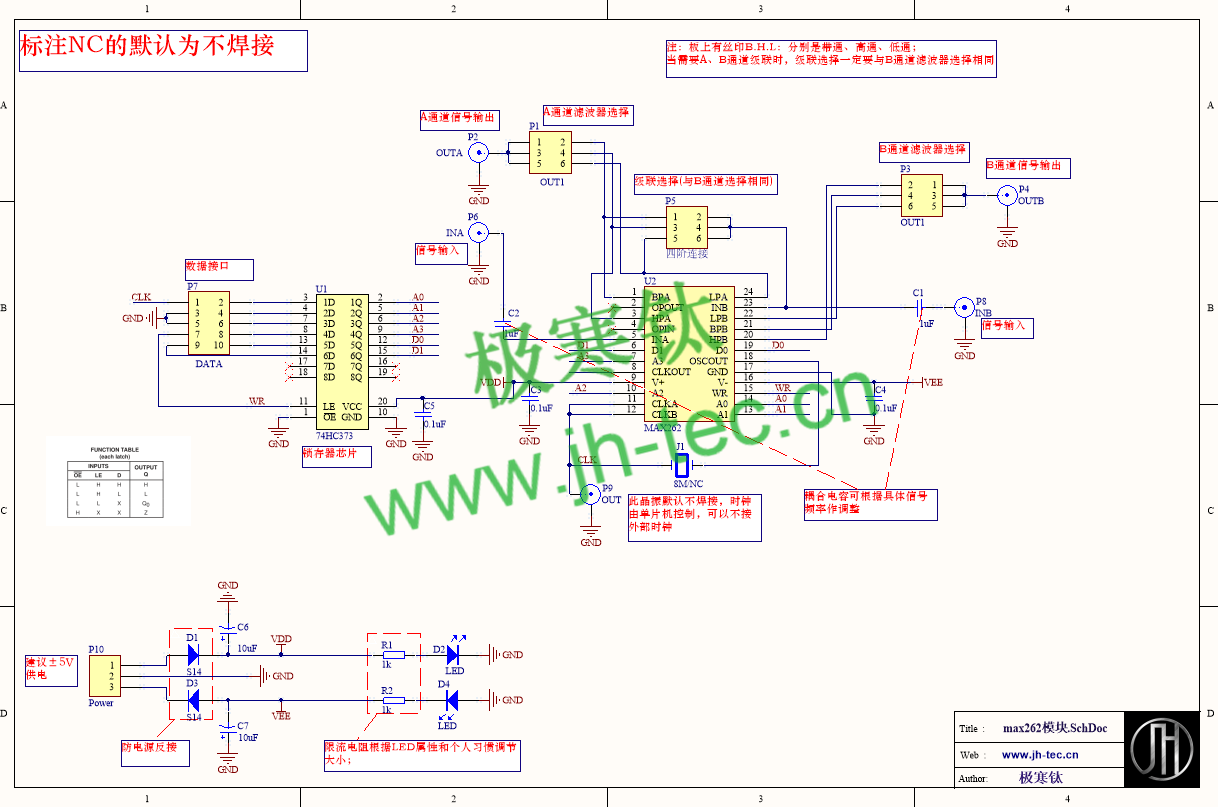

首先是原理图

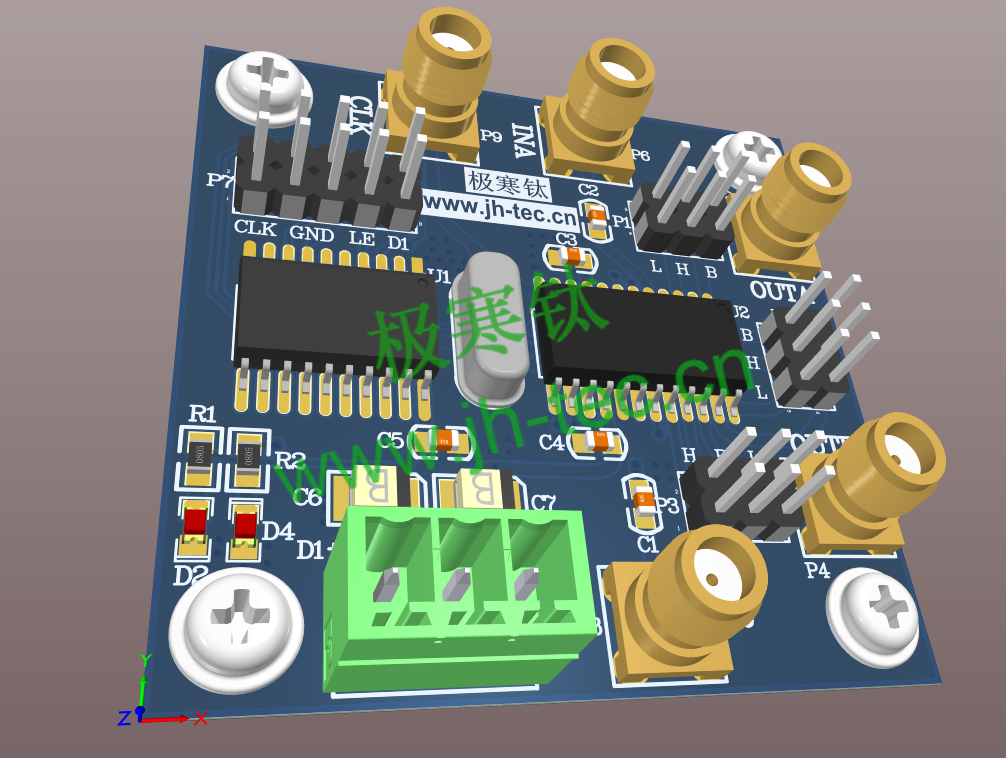

PCB

芯片特点
1、可使用滤波设计软件
2、微处理器控制接口
3、64步中心频率控制
4、128步品质因数控制
5、独立的品质因数和中心频率编程
6、保证时钟频率对f0比值精度为1%(A级)
7、140kHz中心频率范围
8、单电源+5V或者双电源±5V供电

使用经验

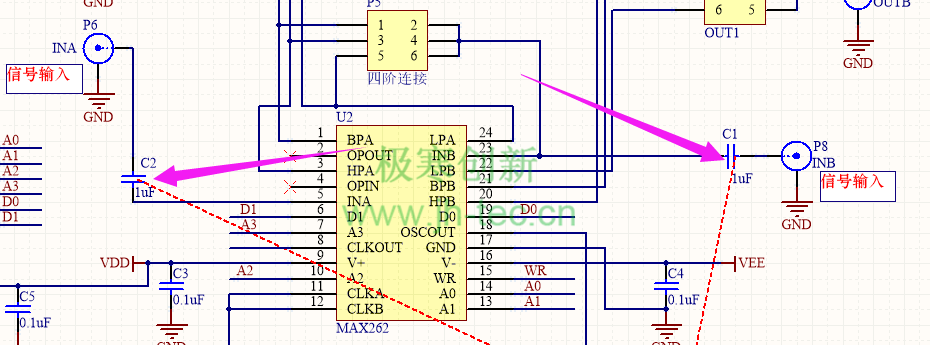

1、芯片信号输入的耦合电容根据实际的信号频率来选择:

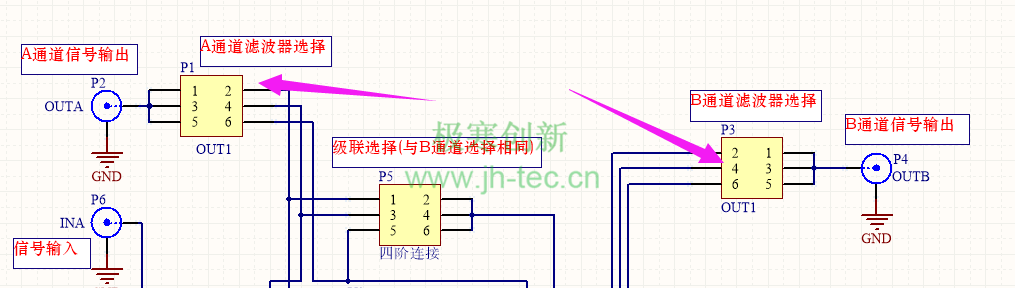

2、MAX262有A/B两个通道,均可以输出高通、低通、带通三种,设计的时候采用排针跳线帽来选择,另外,两个通道也可以级联使用,这里设计的时候也加排针跳线帽来选择,如下图:

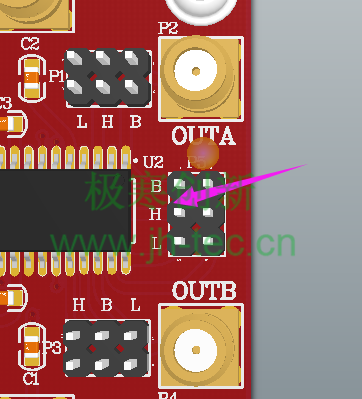

3、在PCB设计的时候记得加上相应的丝印以方便调试使用,如下图所示(L H B分别代表,低通、高通、带通):


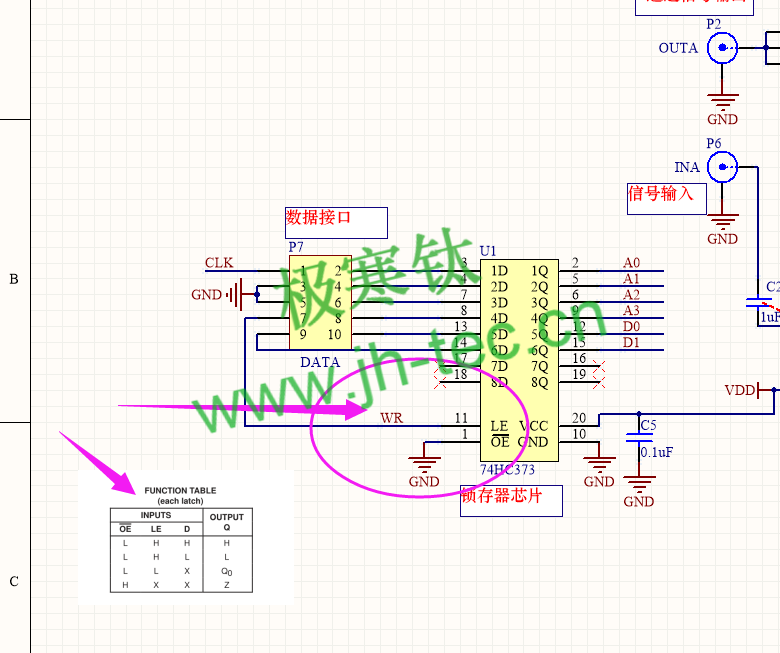

4、在与微处理器通信的时候需要用到锁存器芯片,此处采用的是74系列的74HC373,按照相应数据接口连接上就OK

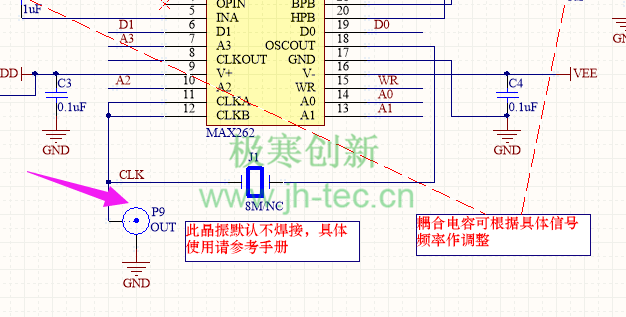

5、时钟输入部分可以设计板载晶振,同时留出SMA接口作为外部时钟输入,另外也可以将微处理器端的时钟信号通过插针相连


6、另外需要注意:


差不多就这些了,另外就是布局布线和焊接的时候多留意,其他调试上基本问题不大~

源文件下载(仅供交流学习):

链接:https://pan.baidu.com/s/13-QSItBsgCFcdXK_MFIpmQ
提取码:kxep
